À propos des lignes, des courbes et des formes

Lorsque vous souhaitez tracer des formes et courbes vectorielles, vous devez utiliser les outils Plume, Crayon, Pinceau et Forme. Vous pouvez les modifier avec l'outil Nœud ou au moment où vous les tracez.

Exemple de ligne

Courbes et lignes

Une courbe est un tracé ouvert se composant d'un début et d'une fin distincts. Ces points de fin sont définis par des nœuds. Une courbe composée de deux nœuds seulement est appelée une ligne.

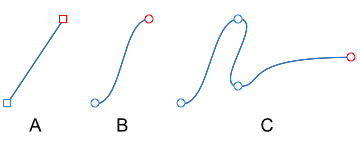

Le tracé entre des nœuds est appelé segment et peut être droit (A) ou courbé (B). Les courbes complexes sont créées à partir de plusieurs nœuds reliés par des segments (C). Un trait est généralement appliqué aux lignes et aux courbes.

Types de segments

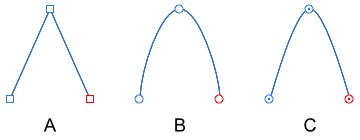

Le type de nœud contrôle les segments reliés. Il existe trois types de nœuds élémentaires :

Types de nœuds

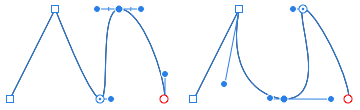

Lorsque vous tracez des courbes, vous pouvez utiliser autant de nœuds que nécessaire. Chaque nœud comporte également des poignées de contrôle. Celles-ci apparaissent lorsque le nœud est sélectionné. La longueur et l'inclinaison des poignées de contrôle déterminent la forme du segment. Vous pouvez à tout moment modifier un nœud.

Poignées de direction

Formes

Une forme est un tracé fermé, sans début ni fin discernable. Elle est constituée de plusieurs nœuds et segments.

Fermer un tracé

Vous pouvez également créer facilement des formes géométriques à l'aide des outils de forme. Ces derniers sont dotés de propriétés spéciales qui vous permettent de créer rapidement des formes habituellement difficiles à tracer : cercles, rectangles et polygones.

Remplir des formes se recoupant

Les formes qui ont été conçues à partir de lignes se recoupant peuvent être remplies de deux façons différentes : Alterné ou Enroulement. Le premier mode applique un remplissage ou une transparence à des sections contiguës en alternance le long des lignes. Le second mode remplit toutes les sections englobées par les lignes externes de la forme.

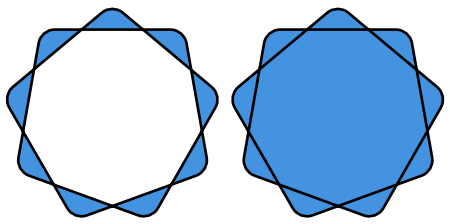

Exemple de mode de remplissage

Modes de remplissage Alterné et Enroulement, respectivement.
Pour définir le mode de remplissage :

VOIR AUSSI :
