Projections parallèles

Affinity Designer utilise une grille de projection hautement personnalisable, parfaite pour la conception d'IU/de jeux, le modélisme numérique et les maquettes.

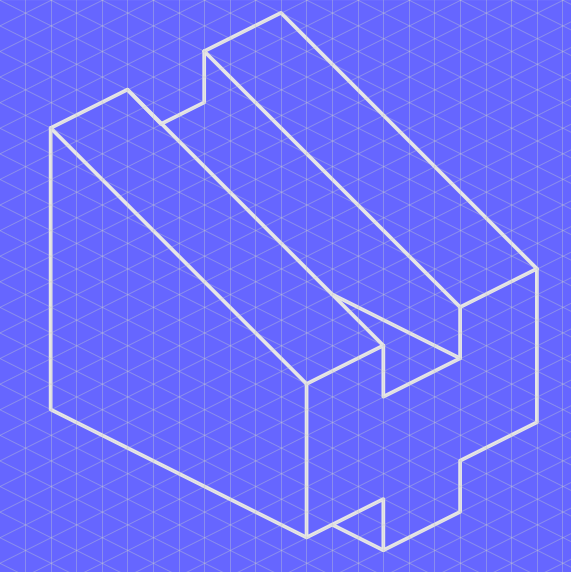

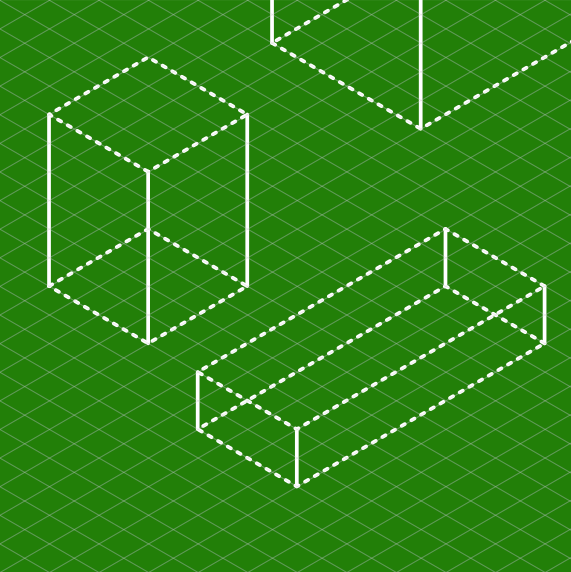

Grille isométrique Grille triangulaire

Grilles isométriques et triangulaires.

À propos des projections parallèles

Vous pouvez activer des plans de face, de côté et supérieurs ; chaque plan peut être activé à l'aide d'une simple touche de modification.

Au lieu de la grille de projection isométrique habituelle, vous pouvez sélectionner des préréglages (dimétrique, triangulaire, p. ex.) ; vous pouvez même créer des grilles de projection personnalisées, avec des options de taille de grille, de proportions personnalisées et de blanc de fond, pour une utilisation plus avancée.

Dessiner sur des grilles de projection

Après avoir défini un mode et un plan spécifique, vous pouvez tracer des lignes et des formes à l'aide de l'outil Plume ou de formes géométriques prêtes à l'emploi.

Pour un tracé au stylo, utilisez les modes Polygone ou Ligne de l'outil Plume pour dessiner des segments droits. Pour ce qui est des formes géométriques, inclinez les formes pour les adapter à votre grille.

À propos des commandes de magnétisme

Les grilles expriment tout leur potentiel lorsqu'elles sont combinées à un magnétisme (activé via la barre d'outils supérieure), en particulier lorsque l'option Aligner sur la grille est activée dans le menu local du bouton Magnétisme. Les poignées d'un objet s'alignent précisément sur les lignes et intersections de lignes d'une grille.

Les grilles peuvent utiliser l'unité de votre choix, indiquée lorsque vous activez les règles.

À propos des grilles personnalisées

Si vous ne voulez pas vous limiter aux préréglages de mode de projection tels qu'isométrique, vous pouvez personnaliser la grille à votre gré.

Pour définir votre grille de projection :
  1. Dans le menu Affichage, sélectionnez Gestionnaire de grille et d'axe.
  2. Décochez Utiliser une grille automatique.
  3. Cliquez sur Avancé pour accéder aux grilles de projection.
  4. Dans le menu local Type de grille, sélectionnez un mode de projection, Isométrique p. ex.
Pour créer des plans :

Vous pouvez ensuite parcourir les plans pour dessiner sur le haut, le côté ou la face de votre dessin.

Pour passer d'un plan à un autre :
Pour personnaliser votre grille de projection :
  1. Dans le menu local Type de grille, sélectionnez Deux axes personnalisés ou Trois axes personnalisés.
  2. Sélectionnez Créer un plan pour activer et configurer l'axe haut.
  3. Réglez les paramètres dans la zone de dialogue.
  4. Cliquez sur Fermer.
