6.3. Recontruction Mode.
6.3.1. Tabela de Operadores.
Na tabela de operadores do contexto Recontruction Mode da
janela MCE, [T], tem acesso aos painéis:
• Geometry,
• Orientation,
• Clip,
O painel Clip é idêntico ao contexto Tracking Mode. Descrevem-se em seguida as funcionalidades dos painéis Geometry e Orientation.
6.3.1.1. Geometry.
3D Markers to Mesh: Cria uma malha na cena 3D com um conjunto de
vértices não ligados, fazendo corresponder cada um dos vértices a
cada um dos marcadores.
Link Empty to Track: Na cena 3D, associa um objecto do tipo Empty aos marcadores seleccionados.

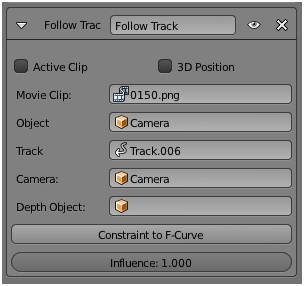

A cada um dos emptys é associado um restritor do tipo Follow Track, cujos
campos são automaticamente preenchidos.
6.3.1.2. Orientation.

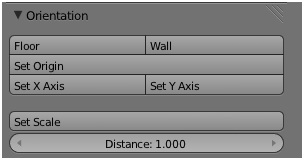

Floor: Seleccionados 3 marcadores, reposiciona todos os marcadores na
janela 3D de modo a que os marcadores seleccionados se situem sobre o plano xy.
Wall: Seleccionados 3 marcadores, reposiciona todos os marcadores na janela 3D de modo a que os marcadores seleccionados se situem sobre o plano xz.
Set Origin: Seleccionado um marcador, reposiciona todos os marcadores na janela 3D de modo a que o marcador seleccionado se situe na origem do sistema de eixos global da janela 3D.
Set X Axis: Seleccionado um marcador, reposiciona todos os marcadores na janela 3D de modo a que o marcador seleccionado fique sobre o eixo dos xx.
Set Y Axis: Seleccionado um marcador, reposiciona todos os marcadores na janela 3D de modo a que o marcador seleccionado fique sobre o eixo dos yy.
Set Scale: Seleccionados 2 marcadores, escala a distância entre todos os marcadores de modo a que a distância entre os dois marcadores corresponda ao número de UB especificado em Distance.
6.3.2. Tabela de Propriedades.
Para além de painéis anteriormente descritos para o contexto Tracking Mode, a tabela de propriedades tem um novo painel, 2D Stabilization, e um painel Display com mais um parâmetro.
6.3.2.1. 2D Stabilization.

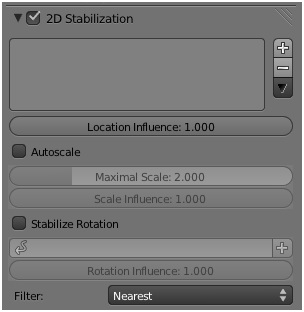

Quando activo, o painel 2D Stabilization permite a estabilização da sequência
de imagens para efeitos de renderização. Para que o efeito seja visível na janela
MCE o parâmetro Stable do painel Display do contexto Reconstruction Mode deve ser activado.
Stack: Marcadores que serão tidos em conta na estabilização da translação da câmara. Seleccione os marcadores relevantes e pressione o símbolo +.
O valor médio das coordenadas de todos os marcadores incluídos no stack terá a mesma coordenada ao longo da sequência de imagens, sendo portanto um ponto fixo na janela MCE.
Local Influence: Controla o nível de estabilização da translação da câmara.
Autoscale: Escala automaticamente a imagem de modo a que não surjam faixas pretas nos bordos do enquadramento devido ao efeito de estabilização da translação da câmara. Os parâmetros b>Maximal Scale/ Scale Influence permitem controlar manualmente o escalamento da imagem.
Stabilize Rotation: Permite estabilizar a rotação da câmara (no plano da imagem) .
Quando activo, deverá ser especificado um marcador de referência relativamente ao(s) marcador(es) do stack de translação, cuja rotação se quer controlada. O ângulo que o segmento de recta que liga este marcador ao marcador de estabilização de translação faz com a linha do horizonte será mantido ao longo da sequência de imagens.
O nível de controle da rotação pode ser especificado no parâmetro Rotation Influence.
6.3.2.2. Display.

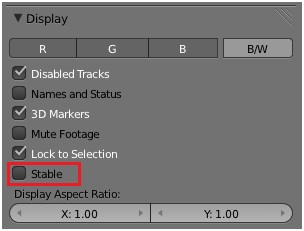

Stable: Quando activo, a reprodução do segmento de video na janela MCE
é afectada pelos parâmetros do painel 2D Stabilization.
Os restantes parâmetros têm influência idêntica ao já descrito no contexto Tracking Mode.
5.4.1. Tabela de Operadores.
Para além do painel Clip, já descrito anteriormente, a tabela de propriedades tem apenas um novo painel, Grease Pencil.
6.4.1.1. Grease Pencil.

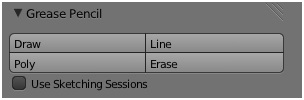

O painel Grease Pencil tem um conjunto de opções que permite traçar linhas sobre a
sequência de imagens, com o objectivo de determinar a possível distorção provocada
pela lente da câmara.

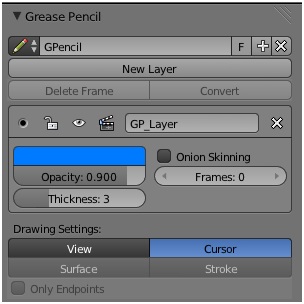

O conjunto de possíveis acções é coadjuvado pelas opções do painel Grease Pencil da
tabela de propriedades.

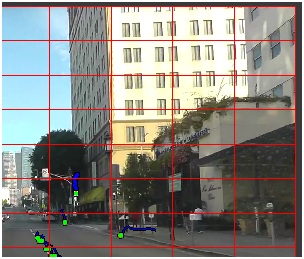

Pode ver na figura o resultado da activação da opção Grid, numa situação
em que os parâmetros K têm todos o valor 0.0
Pode ver claramente a distorção provocada pela lente da câmara.
Pode agora ver na figura a deformação sofrida pela grelha em resultado da
alteração do parâmetro K1.
Mais flexível, porque as linhas poderão ser traçadas onde é considerado
mais relevante, é a utilização do Grease Pencil.
Na imagem, os parâmetros K têm o valor 0.0.

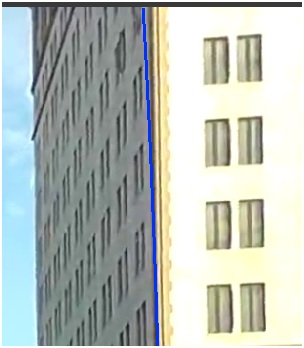

Pode ver na imagem da esquerda como um segmento de recta traçado com o Grease Pencil é deformado, em resultado da activação da opção Manual Calibration e da alteraração do parâmetro K1 para -0.3, adaptando-se perfeitamente à linha da esquina do edifício.
Na imagem da esquerda a opção Render Undistorted do painel Proxy/Time Code está desactivada.
Observe agora na imagem da direita, em que a opção Render Undistorted foi activada, como a linha da esquina do edifício passou a ser praticamente um segmento de recta.
6.4.2. Tabela de Propriedades.
A tabela de propriedades não tem nenhum painel para além dos anteriormente descritos para o contexto Tracking Mode, tendo o painel Display dois novos parâmetros.
6.4.2.1. Display.

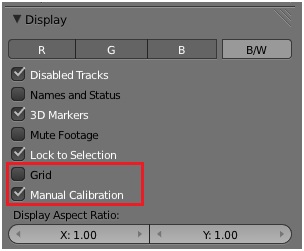

Grid: Quando activo, sobrepõe à sequência de imagens representadas na
janela MCE uma grelha cartesiana, com o objectico de facilitar a correcção
de eventuais distorções provocadas pela lente da câmara.
A grelha é uma alternativa à utilização do Grease Pencil, e terá em atenção os valores dos parâmetros K1, K2 e K3 do painel Camera Data.
Manual Calibration: Quando activo, as linhas traçadas pelo Grease Pencil são distorcidas automaticamente em função dos parâmetros K1, K2 e K3 do painel Camera Data.
6.5.1. Tabela de Propriedades.
Para além dos painéis comuns aos restantes contextos, a tabela de propriedades da janela 3D tem apenas um novo painel, Motion Tracking, em que, quando activo, é possível seleccionar opções de representação dos marcadores e trajectória da câmara.
6.5.1.1. Motion Tracking.

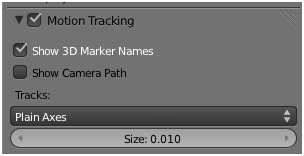

Show 3D Marker Names: Quando activo, os nomes dos marcadores é mostrado ao lado do
símbolo que os representa.
Show Camera Path: Quando activo, a trajectória estimada da câmara
é representada na cena 3D através de uma linha contínua.
Tracks: O menu dropdown permite a selecção de diversos símbolos de representação
dos marcadores na janela 3D, podendo a dimensão do símbolo ser especificada no
parâmetro Size.

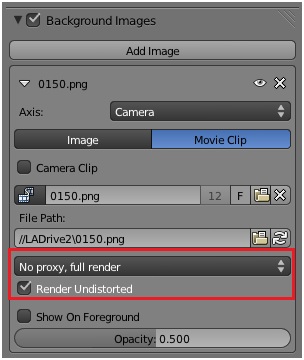

6.5.1.2. Background Images.
Para além das opções comuns a todos os contextos, o painel Background Images
apresenta as opções respeitantes à representação na janela 3D das versões proxy
criadas no painel Proxy/Time Code da tabela de propriedades da janela MCE no
contexto Tracking.
